尽管3D打印有能力制作出您所能想象得到的任何对象，但很多3D打印爱好者很少涉足一些具有电子功能的3D打印项目。这是不足为奇的，毕竟，虽然这些电子的东西看起来不错，但是当您真的去买那些电路板、电池和其它电子器件时可是要消耗不少银子的。

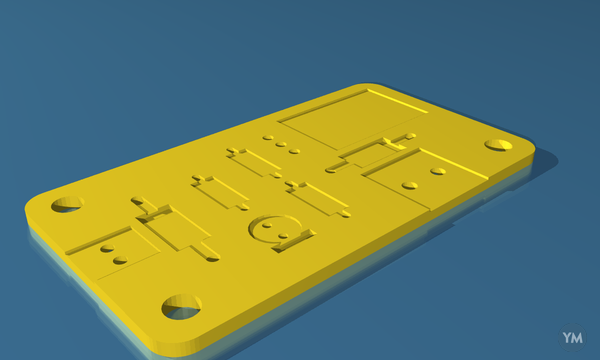

幸运的是，3D打印社区YouMagine上的一位名叫Jonny Bischof的用户在网上贴出了一个非常有用的教程，教您3D打印出一个非常便宜的通用型电路板，可用于任何项目。

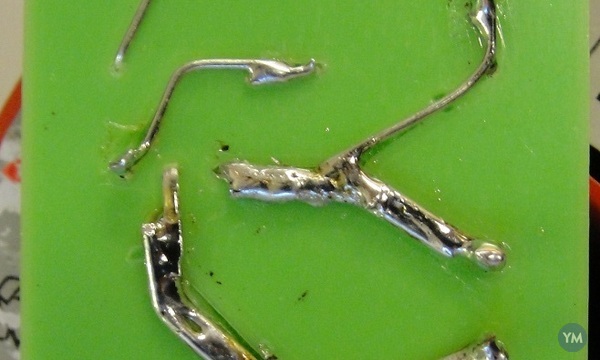

而且，放松！不要一听到电路板就害怕。这是一个相当简单的项目，您只需要最基本的电路知识。它也不依赖导线，Jonny称：“这个项目目前根本没有导线——只有耗散塑料（也可以导电），这是一个完全不同的东西”所以，您所需要的仅是一点焊接即可。

Jonny最初设计这种电路板是想把他的Ultimaker 1 3D打印机与其加热的打印床使用的电源分开，以便于他控制打印过程。这显然需要一个定制的电路板。据天工 社了解，他决定分享这个设计的原因，是他注意到了在电子硬件爱好者中间的最近出现了一个现象。“听说有人去买固态继电器（SSR）甚至是机械继电器，而不是仅仅简单地使用一块MosFET，这种土豪的行为伤害了我的感情，所以我决定做一点DIY改装来解决这个问题。”

因为尽管固态继电器（SSR）是完全可行的（而且适用范围更广）的替代品，但大部分的项目只需要一块更加常见而便宜的MosFET装置就行了。“固态继电器（SSR）是绝对的过度设计，因为它们是用在需要安全认证的工业控制、电气隔离之类的应用上的。”

您如果感兴趣的话，只需要点击此处下载Jonny共享的文件，按照他发布的详细教程，即可制造出这个用途很广泛的电路板。Jonny还很贴心地告诉我们：“不要怕看上去很长的教程，把这些组件焊接在一起真的很容易。”

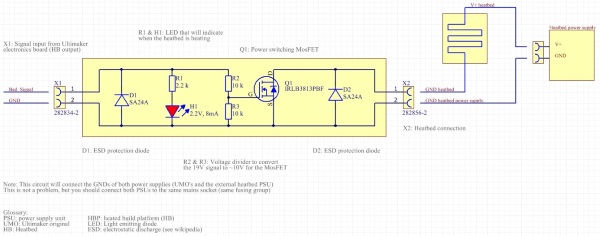

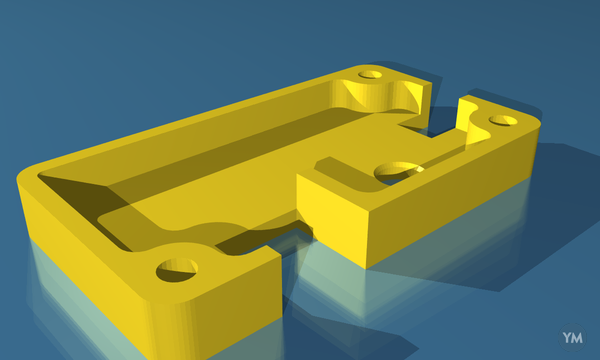

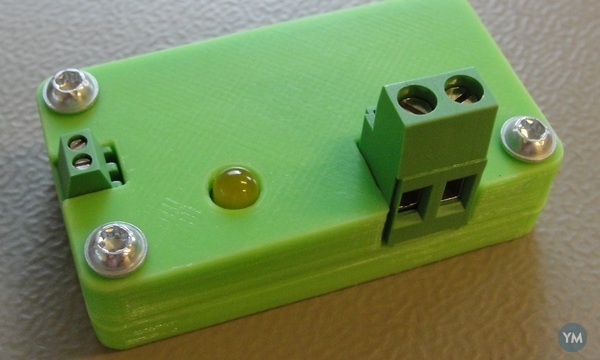

整个设计是完全ESD保护的，而且上面还安装了一个LED指示灯，当通电后会亮起。这块电路板可使用自攻型螺钉组装，您还可以随时联系他，他会提供一些提示和建议。

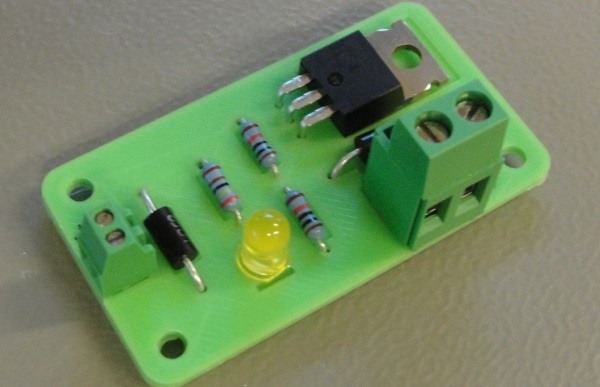

您在上图看到的完成的样品是用PLA材料以0.1毫米的层高和100％的比例打印的。Johny建议使用两层外壳、100％填充和35毫米/秒的打印速率。当进行焊接时，PLA材料会熔化一点，这是无法避免的。“我不会用ABS，因为它同样会融化，而且还会有有害的气体......”当您把电路板做好后，一定要确保不要把它放在任何能够产生热量的东西上面，因为那会导致一些问题。

所以，您还等什么呢？这个简单的项目不仅能帮您节省一点钱，它也将使大部分其它的3D打印项目变得更容易。像这样的项目正是我们的开源硬件社区实际需要的。
